+7 923 230 27 27

.

содержание сурьмы:

Су0: по ГОСТ 1089-82 не менее 99.6%

Су00: по ГОСТ 1089-82 не менее 99.9%

Су000: по ГОСТ 1089-82 не менее 99.99%

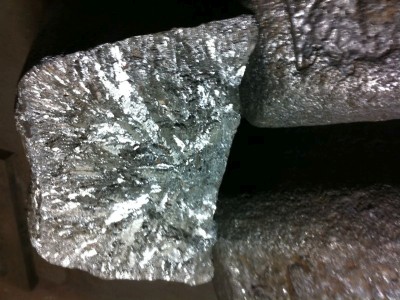

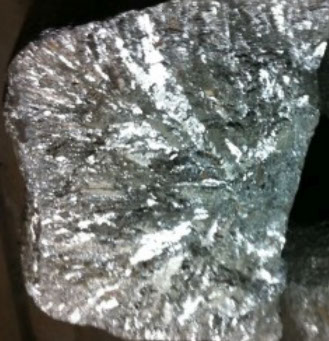

Форма выпуска: чушки Су0, Су00 (10-20 кг), слитки Су000 (1 кг)

Продажа от 10 килограммов (Су0, Су00), от 1 килограмма (Су000)



Цены:

Су0: 10-100 кг – 1200р/кг, более 100 кг – 1000р/кг

Су00: 10-100 кг – 2500р/кг, более 100 кг – цена договорная

Су000: 1 кг - 13000р, более 2 кг - 10000р/кг

Под заказ возможна поставка других марок сурьмы (Су2, Су1, Су000, Су0000, Су00000)

Сурьма

от 1000 рублей за килограмм

Sb

или

Справка.

Сурьма по совокупности свойств является полуметаллом, то есть проявляет металлические и неметаллические свойства. К полуметаллам также относятся кремний, бор, германий, мышьяк и теллур. Сурьма как простое вещество известна в нескольких аллотропных модификациях, из которых наиболее устойчивой является кристаллическая – хрупкие серебристо-белые кристаллы с металлическим блеском. Плотность этой сурьмы 6,68 кг/дм³, температура плавления 630,5°С, кипения 1635°С. Другие модификации неустойчивы в стандартных условиях и легко (иногда со взрывом) переходят в кристаллическую сурьму. Жидкая сурьма при затвердевании расширяется (этим же свойством обладают висмут и галлий), слитки же легко расколоть, сурьма практически не поддается ковке. По магнитным свойствам относится к диамагнетикам (магнитная восприимчивость -0,66•10-6)

Среднее содержание сурьмы в земной коре оценивается как 0,005% по массе. В существенных количествах сурьма содержится в гидротермальных месторождениях. Практический интерес представляют как собственно сурьмяные месторождения, так и сурьмяно-ртутные, сурьмяно-свинцовые, золото-сурьмяные, сурьмяно-вольфрамовые. Из 27 известных минералов главное промышленное значение имеет антимонит (сульфид сурьмы (III) Sb2S3). Также сурьма часто встречается в виде примеси в сульфидах мышьяка (аурипигмент), висмута (висмутин), никеля (миллерит), свинца (галенит), ртути (киноварь), серебра и других элементов.

Получают сурьму переработкой концентратов или руды с содержанием её от 20 до 60%, используя методы пиро- и гидрометаллургии. Одним из вариантов пирометаллургической обработки является восстановление сурьмы из сульфидного концентрата с помощью железа по реакции Sb2S3 + 3Fe = 2Sb + 3FeS. Сплавление проводят в специальных печах при 1300-1400°C. Таким образом удается извлечь более 90% сурьмы из сырья. Другой вариант пирометаллургии – восстановительная плавка, основанная на восстановлении оксидов сурьмы до металла древесным углем или каменноугольной пылью. Оксиды (в основном это Sb2O3 и Sb2O4) в свою очередь получают окислительным обжигом сульфидного концентрата при 550°С с избытком воздуха. Гидрометаллургический способ получения сурьмы состоит из двух стадий. На первой стадии сырье обрабатывают щелочным раствором сульфидов натрия/калия, при этом практически вся сурьма переходит в раствор в виде солей тиосурьмяных кислот. Из полученного раствора сурьму выделяют электролизом.

Черновая сурьма в зависимости от состава сырья и способа ее получения содержит от 2 до 15% примесей: железо, медь, мышьяк, сера, висмут и другие элементы. Очистку сурьмы проводят пирометаллургическим либо электролитическим рафинированием, иногда сочетая оба способа. Пирометаллургическое рафинирование позволяет удалить примеси железа и меди в виде сернистых соединений при сплавлении черновой сурьмы с антимонитом (Sb2S3) за счёт большего сродства этих металлов к сере, после чего окисляют мышьяк, висмут и серу продувкой воздуха, а оксиды переводят в раствор содовым шлаком. Электролитическим рафинированием с растворимым анодом черновую сурьму очищают от железа, меди и других металлов, остающихся в электролите, который представляет собой раствор, состоящий из фторида сурьмы (III), плавиковой кислоты и серной кислоты. Таким образом получают рафинированную сурьму с содержанием основного вещества 99.2-99.5%. Для получения сурьмы высокой чистоты применяют зонную плавку в атмосфере инертного газа или получают ее из предварительно очищенного хлорида сурьмы (III). Этими методами чистоту сурьмы можно довести до 99.99999%.

В соответствии с ГОСТ 1089-82 существует 8 марок сурьмы чистотой от 98.8% (Су2) до 99.9999% (Су00000). Марки самой высокой чистоты изготовляются в слитках до 2 кг, технические марки (Су2, Су1, Су0) – в чушках по 15-25 кг.

Мировое производство сурьмы по данным на 2010 год оценивается в 196000 тонн, из них лишь 20% составляют вторичное производство. Больше всего сурьмы добывают в Китае (77% мирового первичного производства), далее с большим отрывом идут Россия, Мьянма, Канада, Таджикистан (по 3-4%)

В связи с высокой хрупкостью сурьмы в чистом виде она широко не используется. В химической промышленности и исследованиях чистая сурьма используется для производства некоторых её соединений, в частности интерметаллидов. Как правило, для таких целей нужна сурьма чистотой не менее 99.99%.

Сурьма всё больше применяется в полупроводниковой промышленности при производстве диодов и инфракрасных детекторов, а также в производстве термоэлектрических материалов. Например, может использоваться в качестве легирующей примеси к полупроводникам (донор электронов): добавка сурьмы к германию придает ему определенные полупроводниковые свойства. К полупроводниковым материалам также относятся некоторые антимониды (алюминия, галлия, индия). Теллурид сурьмы Sb2Te3 применяется как компонент термоэлектрических сплавов с теллуридом висмута. В данных областях также требуется высокая чистота сурьмы, в некоторых случаях необходима чистота 6N (99.9999%)

Сурьма входит в состав большого числа промышленных сплавов (известно более двухсот) в качестве легирующей добавки. Так, введение сурьмы в сплав повышает его твердость, износоустойчивость и стойкость к окислению. Наибольшее распространение имеют следующие: подшипниковые металлы, гартблей, типографский металл.

Подшипниковые металлы представляют собой сплавы сурьмы со свинцом, оловом и медью, иногда также с висмутом и цинком. Баббиты, самые распространённые из них, содержат от 4% до 15% сурьмы и предназначены для использования в виде слоя, залитого или напылённого по корпусу вкладыша подшипника скольжения. Таким образом, область применения подшипниковых металлов весьма широка: автомобилестроение, станкостроение, железнодорожный транспорт.

Свойство сурьмы расширяться при переходе из жидкого в твердое состояние используется в типографском металле (в основном состоит из сурьмы, свинца и олова): добавка сурьмы дает возможность получить чёткие отпечатки, а также увеличить ударную стойкость, износостойкость и твердость. Свинец с добавкой сурьмы применяют для изготовления пуль и шрапнели, пластин аккумуляторов (содержание сурьмы 5-15%).

Другие сферы применения сурьмы и ее соединений: производство керамических изделий, красителей, специальных стекол (оксиды, сульфиды и трихлорид сурьмы), огнеупорных материалов (оксид сурьмы (III)), медицина и косметика, производство спичек (сульфид сурьмы (III)). Петафторид сурьмы в смеси с фтороводором и/или другими сильными кислотами используется для создания сверхкислой среды в тонком органическом синтезе и исследованиях.

Сурьма умеренно токсична, при этом более опасны соединения трехвалентной сурьмы. Отравление может быть вызвано пылью или парами соединений, ПДК аэрозоля в воздухе рабочей зоны 0,0005 мг/л.

Купить сурьму можно на нашем сайте. В наличии марки сурьмы Су0 и Су1. Также у нас можно заказать сурьму Су2, Су00, Су000, Су0000.

Доставка в город . от двух рабочих дней.

Отправка надежными транспортными компаниями на Ваш выбор:







Не нашли то, что искали?

Мы поставляем под заказ другие

редкие и редкоземельные металлы,

их соединения, а также редкие химические реактивы в г. ..

Просто напишите нам запрос с указанием количества требуемого вещества и мы предложим Вам лучшую цену!

ИП Решетов Алексей Валерьевич           ОГРНИП 313547627000076           ИНН 540400543868           СВИДЕТЕЛЬСТВО           ПРАЙС-ЛИСТ
